Нужны фильтры после циклона на 9 или 12 секций? Перейти к вторичной рекуперации ↗
Оборудование для участков порошковой окраски

Приставные фильтровальные блоки

Приставные блоки на 5 и 7 картриджей для подключения к камере напыления. Размеры, состав и мощность вентиляторов — в таблицах исполнений.

Шкаф вторичной рекуперации: 9 продувочных узлов, 18 фильтрующих элементов Ø320 × 600 мм.

Стоимость

Цена по запросу

Приставные блоки
5 или 7 картриджей
Подключение
к камере напыления
Выбрать модель и характеристики ↓Подобрать фильтровальный блокОставить заявку на консультацию
  • Срок поставки уточняется после согласования исполнения и состава оборудования.
  • Гарантия и техническая поддержка указываются в предложении по выбранной комплектации.

Приставной блок устанавливается у камеры напыления. Шкаф вторичной рекуперации работает после циклона и улавливает оставшуюся мелкую фракцию. Это разные узлы: их количество фильтров, очистка и вентиляторы приведены отдельно. Собранный после циклона порошок и пыль конечной фильтрации нельзя автоматически считать одинаково пригодными для повторного нанесения.

Выберите исполнение

Сначала конструкция, затем размер и комплектация. Параметры и PDF — для выбранной модели; общие фото и схемы отмечены в подписях.

Приставной фильтровальный блок — 5 картриджей

Выберите модель, чтобы сравнить характеристики.

Отдельный фильтровальный блок для стыковки с камерой напыления.

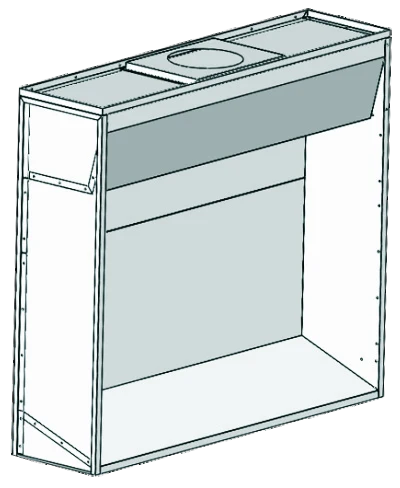

Схема: Приставной фильтровальный блок — 5 картриджей
СтоимостьЦена по запросу
Запросить цену этой модели ↗
Характеристики: Приставной фильтровальный блок — 5 картриджей
Габариты (Д × Ш × В)2300 × 580 × 2000 мм
Фильтрующие элементы5 шт.
Обозначение фильтра в каталоге3290#
Вентилятор1 × 5,5 кВт; возможно другое исполнение

Основные узлы

  • Корпус
  • 5 фильтрующих элементов
  • Вентилятор
Скачать PDF этой модели ↓

Оригинальный каталог, PDF-страница 6. Код 3290# сохранён как обозначение производителя; он не заменяется предполагаемым размером.

О подборе и поставке

Раскройте нужный раздел.

Для каких задач подходитРучное нанесение порошка через открытый рабочий проём
  • Ручное нанесение порошка через открытый рабочий проём
  • Сбор несевшего порошка и очистка вытяжного воздуха
  • Комплектация нового поста или замена фильтровального узла
Что входит в поставкуБазовый состав и дополнительные опции
  • Корпус и рабочий проём по согласованным габаритам
  • Картриджные фильтры и система сбора порошка
  • Вентилятор и управление — по комплектации

Опции по согласованию

  • Импульсная очистка картриджей
  • Дополнительная ступень фильтрации
  • Стыковка с камерой и воздуховодами
  • Доставка и пусконаладка — по согласованию

Точный состав фиксируется в коммерческом предложении.

Варианты комплектацииРучная кабина · Фильтровальный модуль

Ручная кабина

Для отдельного поста нанесения

  • Открытый рабочий проём
  • Картриджная фильтрация
  • Сбор порошка

Фильтровальный модуль

Для подключения к камере или системе рекуперации

  • Фильтровальный блок
  • Вентилятор по расчёту
  • Обвязка и управление по проекту
Что нужно для расчётаПодготовьте доступные данные — остальное уточним
  • Габариты изделия и способ подвеса
  • Тип порошка и частота смены цвета
  • Количество постов и режим работы
  • Требуемый расход воздуха
  • Место размещения и доступный сжатый воздух
