Циклонная система рекуперации порошковой краски

Циклонные и фильтровальные системы: циклон, блок тонкой очистки, просеиватель, бункер и возврат порошка. Состав рассчитывается по камере и режиму работы.

Стоимость

Цена по запросу

Выбрать модель и характеристики ↓Запросить расчётОставить заявку на консультацию
  • Срок поставки зависит от состава оборудования, производственной загрузки и условий доставки. Точный срок указывается в коммерческом предложении.
  • Гарантийные условия и техническая поддержка согласуются по составу поставки.

Система рекуперации возвращает несевший порошок в работу и снижает расход краски на участке. Применяются два типа решений, которые важно не смешивать: циклонные системы — для участков со сменой цвета и возвратом порошка в работу, и фильтровальные системы с картриджными фильтрами и импульсной очисткой — для удержания порошка и очистки воздуха. Возможна двухступенчатая схема: циклон с блоком тонкой очистки. Тип системы, производительность по воздуху и состав комплекта рассчитываются под камеру напыления и режим работы участка.

Оборудование в деталях

Фотографии вариантов исполнения. Состав системы, размеры и параметры подбираются под вашу камеру и режим работы.

Визуализация компоновки системы. Циклон отделяет порошок, последующий фильтр очищает вытяжной воздух.

Выберите исполнение

Сначала конструкция, затем размер и комплектация. Параметры и PDF — для выбранной модели; общие фото и схемы отмечены в подписях.

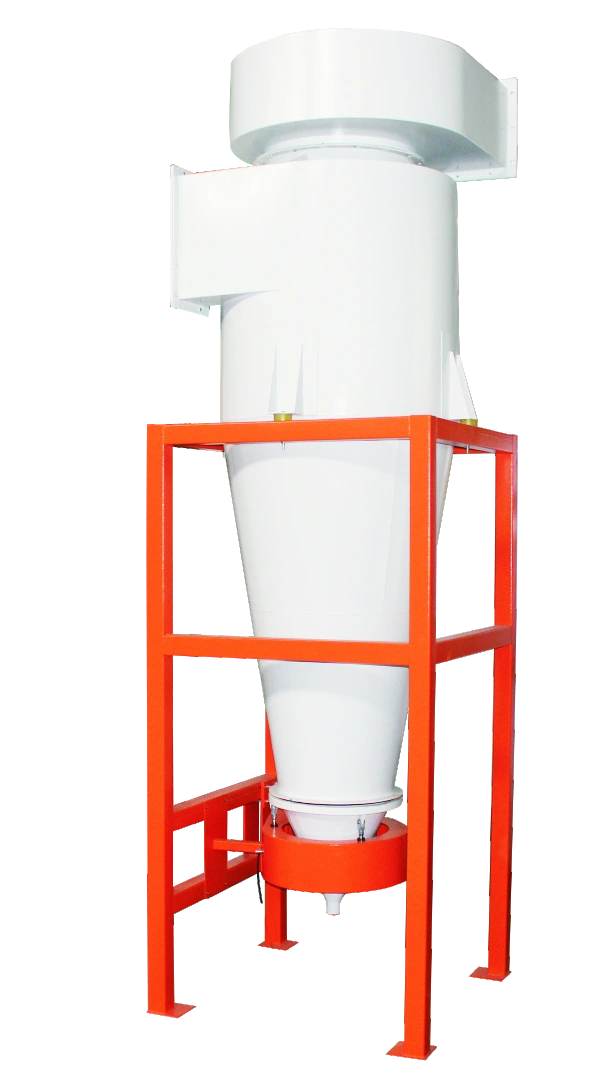

Средний циклон

Выберите модель, чтобы сравнить характеристики.

Первая ступень отделения порошка перед фильтром вторичной рекуперации.

Схема: Средний циклон
СтоимостьЦена по запросу
Запросить цену этой модели ↗
Характеристики: Средний циклон
Общая высота3800 мм
Ширина рамы по схеме1200 мм
Вход воздуха330 × 600 мм
Выход воздуха650 × 400 мм
Высота основной части2600 мм
Высота нижнего сборника580 мм

Основные узлы

  • Циклонный корпус с улиткой
  • Направляющий конус
  • Сборный конус и разгрузочный узел
  • Опорная рама
  • Пневматические компоненты и электромагнитный клапан
Скачать PDF этой модели ↓

Оригинальный каталог, PDF-страницы 2 и 4. Расход воздуха и процент возврата порошка не приведены; эти показатели нельзя назначить только по габаритам.

О подборе и поставке

Раскройте нужный раздел.

Для каких задач подходитВозврат порошка в работу и снижение расхода краски
  • Возврат порошка в работу и снижение расхода краски
  • Очистка воздуха рабочей зоны камеры напыления
  • Участки с частой сменой цвета — циклонная схема
  • Участки с длительной работой одним цветом — фильтровальная схема
Что входит в поставкуБазовый состав и дополнительные опции
  • Циклонный блок или фильтровальный модуль (по типу системы)
  • Вентиляторный блок по расчёту производительности
  • Сбор порошка (бункер / ёмкость по комплектации)
  • Элементы стыковки с камерой напыления

Опции по согласованию

  • Блок тонкой очистки (вторая ступень после циклона)
  • Импульсная очистка фильтровальных картриджей
  • Дополнительные фильтровальные модули
  • Воздуховоды и обвязка по планировке участка

Точный состав фиксируется в коммерческом предложении.

Варианты комплектацииБазовый · Производственный · Проектный

Базовый

Камера с удержанием порошка и очисткой воздуха

  • Фильтровальный блок с картриджными фильтрами
  • Вентиляторный блок по расчёту

Производственный

Возврат порошка в работу при смене цвета

  • Циклонная система рекуперации
  • Сбор порошка для повторного использования
  • Стыковка с камерой напыления

Проектный

Высокие требования к чистоте воздуха и большие объёмы

  • Двухступенчатая схема: циклон + блок тонкой очистки
  • Производительность по воздуху — по расчёту участка
  • Импульсная очистка и обвязка по планировке
Что нужно для расчётаПодготовьте доступные данные — остальное уточним
  • Тип и размеры камеры напыления
  • Частота смены цвета
  • Требуемая производительность по воздуху
  • Возврат порошка в работу или только очистка воздуха
  • Наличие сжатого воздуха для импульсной очистки
  • Планировка участка для обвязки воздуховодами
