Пистолет OptiSelect Pro GM04
Ручной пистолет для нанесения порошковой краски с электронным управлением и быстрой заменой сопел. Схема показывает ключевые расходники оригинальной системы GEMA.

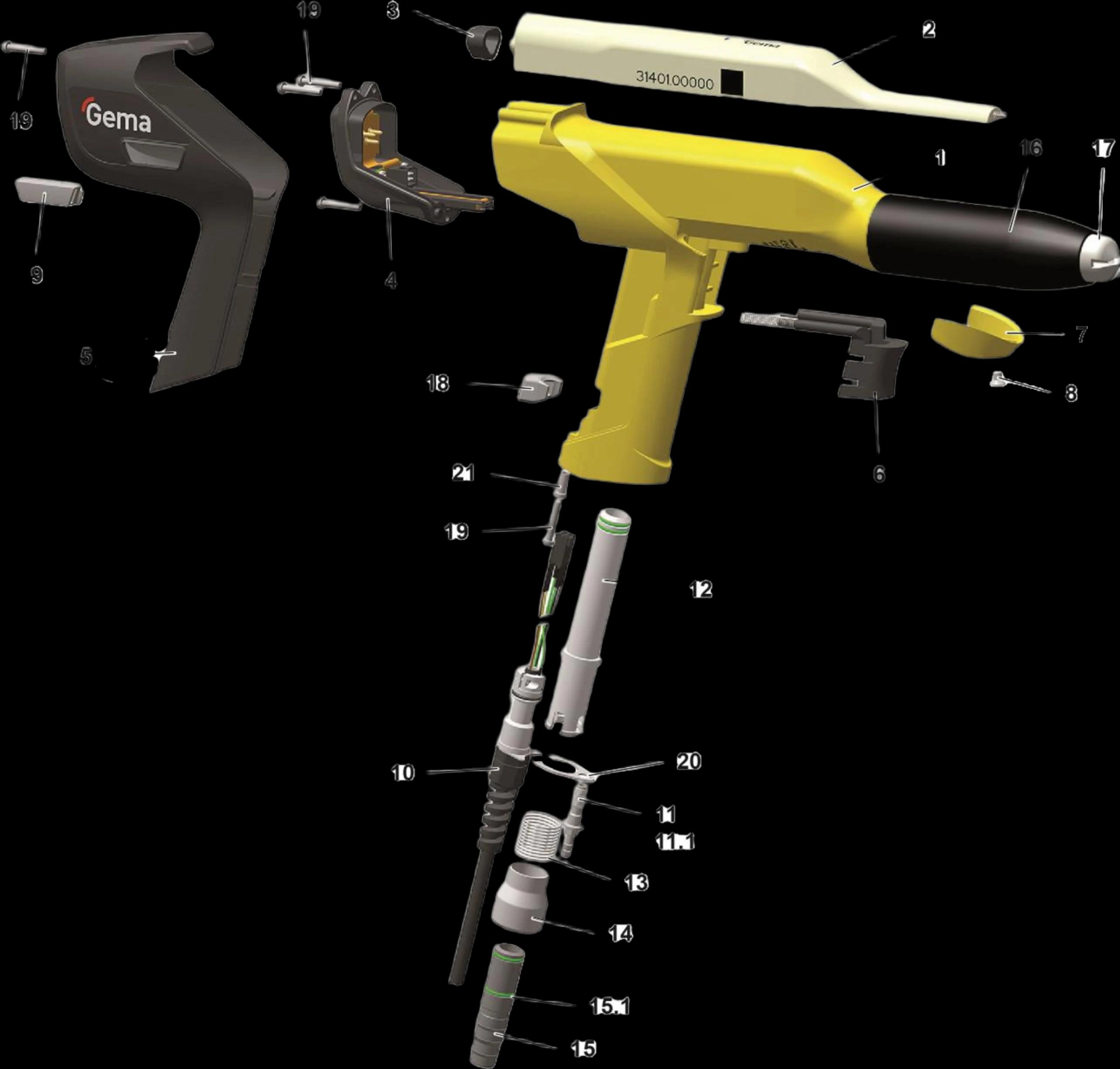

Интерактивная схема
Наведите курсор на участок схемы, чтобы подсветить расходники. Клик скопирует артикул.
На мобильных устройствах первое нажатие подсвечивает деталь, второе — копирует артикул в буфер обмена.
Расходники и узлы
Описание деталей из официального каталога GEMA.
- 1
Корпус пистолета
Основной корпус пистолета с электронным блоком управления. Выполнен из износостойкого материала.
Арт. 1017000
- 2
Электрод с держателем
Электрод для создания коронного разряда. Включает держатель и провода подключения.
Арт. 1017100
- 3
Сборка сопла
Сборка сопла с направляющей трубкой. Обеспечивает подачу порошка и формирование факела.
Арт. 1017200
- 4
Сопло SuperCorona Ø11 мм
Фирменное сопло с полем коронного разряда для ровного факела. Требует регулярной замены при интенсивной работе.
Арт. 1017680
- 5
Рукоятка с кожухом
Блок рукоятки с резиновыми вставками. Обеспечивает изоляцию оператора и защищает электронику.
Арт. 1017709
- 6
Направляющая трубка порошка
Канал подачи порошковой смеси из инжектора к соплу. Изготовлен из антистатического материала.
Арт. 1017805
- 7
Дефлектор сопла
Дефлектор для формирования факела порошка. Регулирует направление и форму распыления.
Арт. 1017900
- 8
Триггер с микропереключателем
Двухступенчатый спусковой крючок. Включает микровыключатель и демпфер для мягкого хода.
Арт. 1017851
- 9
Высоковольтный разъём M12
Съемный коннектор для подключения кабеля высокого напряжения. Снабжен уплотнением от пыли.
Арт. 1017902
- 10
Питающий кабель 6 м
Гибкий кабель с двойной изоляцией. Поставляется с заводскими коннекторами и кольцом для фиксации.
Арт. 1002250
- 11
Уплотнение сопла
Уплотнительное кольцо для герметизации соединения сопла с корпусом.
Арт. 1018001
- 11.1
Дополнительное уплотнение
Дополнительное уплотнение для защиты от пыли и влаги.
Арт. 1018002
- 12
Направляющая трубка
Трубка для подачи порошка к соплу. Изготовлена из антистатического материала.
Арт. 1017805
- 13
Изолятор
Изоляционный элемент для защиты оператора от высокого напряжения.
Арт. 1018100
- 14
Фильтр воздуха
Фильтр для очистки воздуха перед подачей в пистолет.
Арт. 1018200
- 15
Клапан подачи воздуха
Клапан для регулировки подачи транспортного воздуха.
Арт. 1018300
- 15.1
Клапан дозирующего воздуха
Клапан для регулировки подачи дозирующего воздуха.
Арт. 1018301
- 16
Передняя часть корпуса
Передняя часть корпуса пистолета с креплением для сопла.
Арт. 1018400
- 17
Наконечник сопла
Наконечник сопла для формирования факела порошка.
Арт. 1018500
- 18
Кронштейн крепления
Кронштейн для крепления пистолета на установке или держателе.
Арт. 1018600
- 19
Кнопка управления
Кнопка для управления режимами работы пистолета.
Арт. 1018700
- 19.2
Дополнительная кнопка
Дополнительная кнопка для настройки параметров.
Арт. 1018701
- 19.3
Кнопка сброса
Кнопка для сброса настроек и возврата к стандартным параметрам.
Арт. 1018702
- 20
Основание пистолета
Основание пистолета с креплениями для подключения кабелей и шлангов.
Арт. 1018800
- 21
Крепежные элементы
Комплект крепежных элементов для сборки и обслуживания пистолета.
Арт. 1018900
Особенности эксплуатации
- ✓Поддержка сопел серии SuperCorona и стандартных дефлекторов
- ✓Коннекторка совместима с блоками управления OptiStar 4
- ✓Быстрый доступ к триггеру и кабелю для сервисного обслуживания
